轉盤軸承也是回轉支承，是一種常用的特殊結構的大型軸承類型，被廣泛應用于各種大型機械設備上，包括起重運輸、冶金、挖掘等機械設備上。下面隆達小編就給大家介紹一下轉盤軸承的結構組成形式及代號組成方式，幫助大家更深入地了解轉盤軸承。
　　

　　一、轉盤軸承的結構組成形式

　　
　　轉盤軸承的基本結構包括內圈、外圈、滾動體、隔離塊組成，其組成方式很多，主要特點是結構緊湊、重量輕，可以同時接收軸向力和徑向力。根據細節部分的機構可分為四點接觸球轉盤軸承、雙排異徑球轉盤軸承、三排圓柱滾子轉盤軸承、交叉圓柱滾子轉盤軸承等。這些類型的軸承根據齒輪結構不同又可分為外齒式、內齒式、無齒式三種不同結構。
　　
　　這些軸承的結構組成方面略有差異，但基本結構都相同。
　　
　　1、01系列產品轉盤軸承：單雙排四點觸碰球式轉盤軸承由內孔、外側、軸承鋼球、防護塊四大一部分構成，結構緊湊、重量較輕、軸承鋼球與弧形滾道四點觸碰，能另外承擔軸向力、軸向力。
　　
　　2、02系列產品轉盤軸承：雙網球式轉盤軸承有三個坐圈，軸承鋼球和防護塊可立即排進左右滾道，依據承受力情況，分配了左右兩行直徑不一樣的軸承鋼球。這類開啟式安裝十分便捷，左右弧形燕尾導軌的承重角都為90°，能承擔挺大的軸向力和傾覆扭矩。當軸向力超過0.1倍的軸向力時，燕尾導軌須設計方案。雙排異反應徑球式回轉軸承的徑向、軸向規格都較為大，構造擰緊。
　　
　　3、單雙排交叉式滾柱式轉盤軸承：由2個坐圈構成，結構緊湊、重量較輕、生產制造高精度，安裝空隙小，對安裝精密度規定高，滾柱為1:1交叉式排序，能另外承擔軸向力、傾覆扭矩和很大的軸向力，被普遍地用以起重吊裝運送，工程機械設備和軍用商品上。
　　

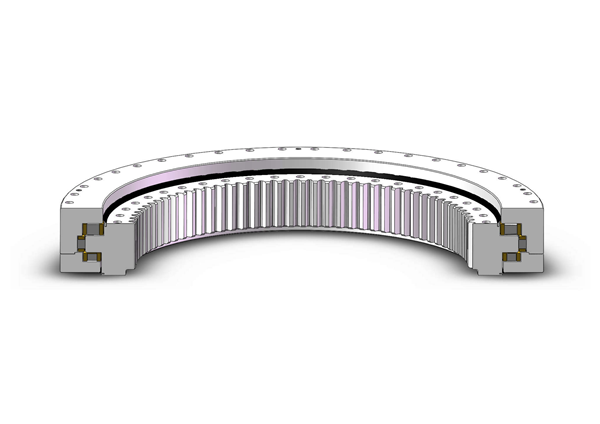

　　4、三排滾柱式轉盤軸承：有三個坐圈，左右及軸向滾道分別分離，促使每一排滾柱的負荷都能準確地多方面明確。可以另外承擔各種各樣荷載，是四種商品中承載力較大的一種，軸、軸向規格都很大，構造堅固，非常適用規定很大直徑的重型機械設備。
　　
　　5、輕形系列產品轉盤軸承：一般回轉軸承同樣的結構形式，重量較輕，旋轉靈便。
　　
　　6、HS 系列產品轉盤軸承：單雙排四點觸碰球式轉盤軸承由2個坐圈構成，結構緊湊、軸承鋼球與弧形滾道四點觸碰。
　　
　　7、HJ 系列產品轉盤軸承：單雙排交叉式滾柱式轉盤軸承，由2個坐圈構成，結構緊湊、生產制造高精度，安裝空隙小，對安裝精密度規定高，滾柱為1:1交叉式排序，能另外承擔軸向力，傾覆扭矩和很大的軸向力。
　　
　　在了解過轉盤軸承的結構組成形式之后，隆達小編再給大家介紹一下它的代號組成方式，方便大家日后對照代號認識相應的軸承系列和產品特點。

　　

　　二、轉盤軸承的代號組成方式

　　
　　轉盤軸承的代號分為三部分，前面是構造形式和傳動形式的代號，中間是滾動體直徑，后面是滾動體重心圓直徑。
　　
　　1、構造形式代號：01四點接觸球軸承；02雙排異徑球軸承；11穿插圓柱滾子軸承；13三排圓柱滾子配合軸承
　　
　　2、傳動形式代號：0無齒式；1漸開線圓柱齒輪外齒較小模數；2漸開線圓柱齒輪外齒較大模數；3漸開線圓柱齒輪內齒較小模數；4漸開線圓柱齒輪內齒較大模數。
　　
　　3、滾動體直徑和重心圓直徑：這些都是以阿拉伯?dāng)?shù)字表示的，比如14R、16R。
　　
　　轉盤軸承的代號組成編制規則構造型式代號和傳動型式代號連寫，前部、中部和后部之間用“.”隔開。
　　
　　以上就是隆達小編關于轉盤軸承的結構組成形式及代號組成方式分享的全部?jī)?nèi)容，更多軸承相關知識歡迎來電咨詢我們洛陽隆達軸承有限公司，我們擁有豐富的軸承生產經驗，可以承接各種非標軸承定制，如有需要?dú)g迎來電咨詢了解。
